RFID标签由什么组成？芯片、天线与封装结构详解

RFID标签由什么组成？

一个完整的RFID标签通常由RFID芯片、RFID天线和基材或封装结构组成。

其中，芯片主要负责数据存储和通信控制，天线负责接收和传输射频信号，而基材与封装结构则负责支撑和保护芯片、天线。

虽然不同类型的RFID标签在外观、尺寸和材料上可能存在较大差异，但其核心结构基本都围绕这几个部分展开。

了解RFID标签的组成，有助于企业根据实际应用选择合适的RFID产品。

RFID标签的基本结构

从结构上来看，一个典型的RFID标签主要包括：

RFID芯片 + RFID天线 + 基材 + 封装或胶粘层

不同类型的RFID标签会根据应用场景增加相应的保护结构。

例如：

普通商品RFID标签通常采用较薄的结构；

抗金属RFID标签需要增加适合金属环境的结构；

水洗RFID标签则需要采用能够承受水洗、烘干和摩擦的封装方式。

因此，虽然都是RFID标签，但不同产品的内部结构并不完全相同。

RFID芯片有什么作用？

RFID芯片是标签的核心电子元件之一。

它主要负责：

• 存储标签数据

• 处理读写器发送的指令

• 控制数据通信

• 完成标签识别

例如，在商品管理中，每一个RFID标签都可以对应一个唯一的电子身份。

系统通过读取芯片中的数据，可以判断当前标签对应的是哪一个商品、资产或物流单元。

不同芯片在存储容量、读取性能和功能方面可能存在差异。

因此，在选择RFID标签时，需要根据实际应用选择合适的芯片，而不是简单认为芯片参数越高越好。

RFID天线有什么作用？

如果说芯片负责处理数据，那么天线就是RFID标签与读写器进行无线通信的重要部分。

RFID读写器发送射频信号后，标签天线负责接收相应的射频能量和信号。

对于无源RFID标签来说，天线还承担着获取能量、激活芯片的重要作用。

标签芯片处理数据后，再通过天线将相关信息返回给读写器。

因此：

RFID天线会直接影响标签的识别性能。

天线设计需要考虑：

• 工作频率

• 标签尺寸

• 天线形状

• 物品材质

• 读取距离

• 安装环境

这也是为什么同样的RFID芯片，搭配不同天线设计后，实际读取效果可能不同。

RFID标签的基材有什么作用？

RFID芯片和天线通常需要固定在一定的基材上。

基材主要起到：

• 支撑天线

• 固定芯片

• 保持标签结构

• 方便后续加工

不同RFID标签会使用不同材料。

常见材料包括：

• 纸

• PET

• PVC

• ABS

• 硅胶

• 陶瓷

例如普通商品标签可以采用纸质材料，而工业RFID标签则可能采用更加坚固的材料。

因此，基材的选择主要取决于标签的使用环境和产品要求。

RFID标签为什么需要封装？

RFID芯片和天线本身比较精密，如果直接暴露在外部环境中，容易受到：

• 水

• 灰尘

• 摩擦

• 冲击

• 高温

• 化学物质

等因素影响。

因此，一些RFID标签需要通过封装结构对内部芯片和天线进行保护。

封装方式会根据使用环境进行设计。

例如：

普通RFID标签

通常采用较简单的表面材料和胶粘结构。

抗金属RFID标签

需要针对金属环境设计内部结构，并通过相应材料降低金属对天线性能的影响。

水洗RFID标签

需要重点保护芯片和天线，使其能够承受反复水洗和烘干。

工业RFID硬标签

通常采用更加坚固的外壳，以提高标签的耐用性。

RFID标签的胶粘层有什么作用？

对于不干胶RFID标签来说，胶粘层也是产品结构的一部分。

它主要负责将标签固定到商品或物品表面。

不同应用对胶水的要求不同。

例如普通纸箱标签可以使用常规胶粘方式，而一些工业资产需要长期固定，可能需要更强的粘接能力。

如果标签需要面对高温、潮湿或者复杂环境，也需要选择与应用环境相匹配的胶粘方案。

因此，RFID标签并不是“能贴上去”就可以，还需要考虑标签长期使用过程中的固定稳定性。

RFID标签不同结构有什么区别？

不同RFID标签的主要区别，往往来自于天线设计、材料和封装方式。

例如：

普通不干胶RFID标签

结构相对简单，通常由芯片、天线、基材、面材和胶层组成。

适合：

• 商品

• 纸箱

• 仓储

• 物流

抗金属RFID标签

需要针对金属环境进行特殊设计。

适合：

• 设备

• 工具

• 机械

• 金属资产

水洗RFID标签

需要使用具有一定柔韧性和耐水洗能力的封装结构。

适合：

• 酒店布草

• 医院布草

• 工作服

• 纺织品

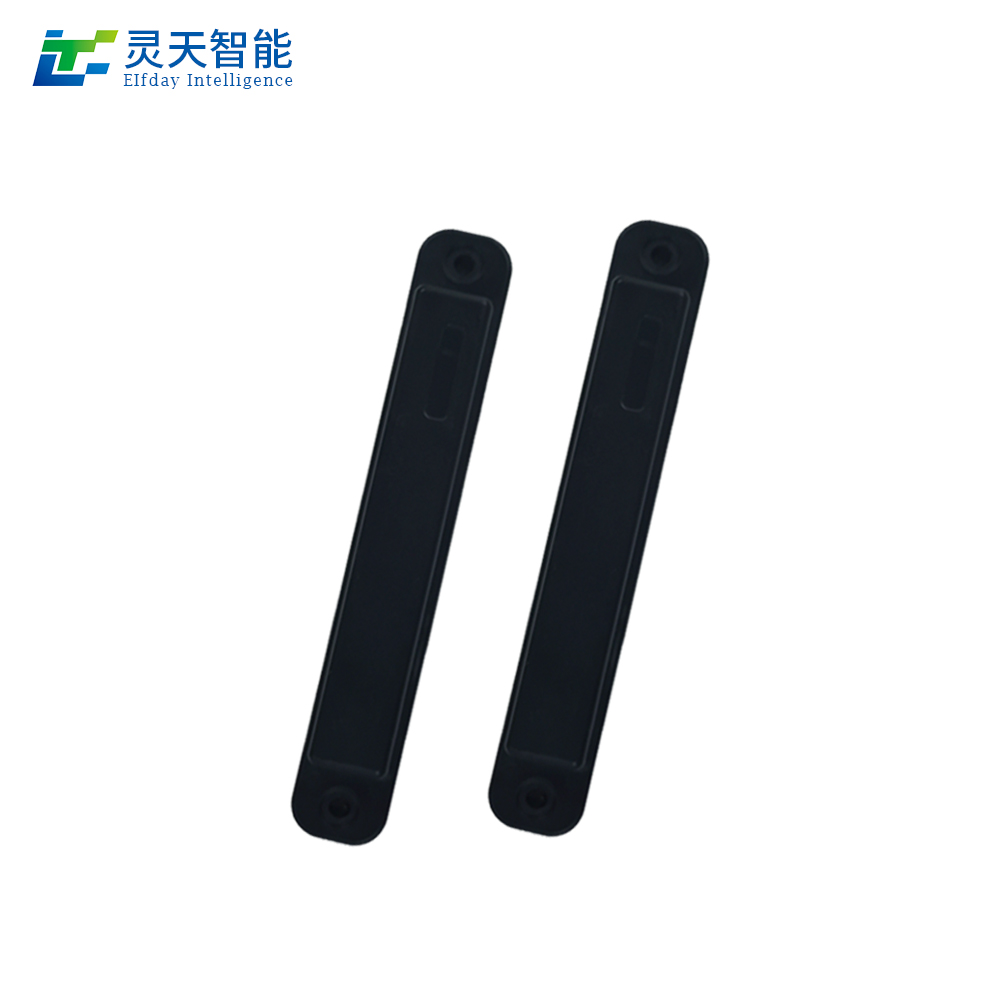

RFID硬标签

通常采用坚固的外壳和封装方式。

适合：

• 托盘

• 周转箱

• 工业资产

• 工具管理

RFID标签的组成会影响读取性能吗？

会。

RFID标签的读取效果并不是只由芯片决定。

芯片、天线、标签尺寸、材料、封装方式和安装环境都会对实际识别性能产生影响。

例如，同一款芯片：

如果采用不同天线设计，读取效果可能不同；

如果安装在金属表面，识别效果可能与安装在纸箱上的情况不同；

如果标签尺寸发生变化，天线设计也可能需要进行调整。

所以，RFID标签选型不能只看芯片型号。

完整的标签结构设计同样重要。

如何根据应用选择RFID标签结构？

企业选择RFID标签时，可以先确定实际应用环境。

普通商品和纸箱：

可以考虑结构简单的UHF RFID不干胶标签。

服装和鞋帽：

可以选择RFID吊牌或适合纺织品的标签结构。

金属设备和工具：

需要考虑抗金属RFID标签。

布草和工作服：

需要考虑水洗RFID标签的封装结构。

工业资产：

可以根据现场环境选择RFID硬标签、抗金属标签或耐高温标签。

也就是说：

先确定使用场景，再确定标签结构，最后选择具体芯片和规格。

RFID标签的核心组成主要包括：

RFID芯片、RFID天线、基材以及封装或胶粘结构。

其中，芯片负责数据存储和通信控制，天线负责射频信号和能量的接收与传输，基材负责支撑标签结构，封装则负责保护内部芯片和天线。

不同应用场景对RFID标签结构的要求不同。

普通商品和纸箱可以使用轻薄的不干胶RFID标签；金属设备需要考虑抗金属结构；布草和纺织品需要选择适合水洗环境的封装；工业资产则需要根据耐用性和使用环境选择合适的硬标签。

因此，判断一个RFID标签是否适合实际应用，不能只关注RFID芯片，还需要综合考虑天线、材料、封装方式以及安装环境。

对于企业采购RFID标签而言，了解这些基本结构，可以更准确地与供应商沟通产品参数，也有助于选择真正适合自身应用场景的RFID标签。
