1. 看不见的细节，决定标签的成败

很多客户只关注RFID标签的读距和价格，却很少了解一枚标签是如何从晶圆变成可粘贴的成品的。

实际上，封装工艺直接决定了标签的可靠性、一致性和使用寿命。同样的芯片、同样的天线设计，不同厂家的封装质量可能导致产品寿命相差数倍。

本文将为您揭秘RFID标签的完整生产流程，以及我们如何通过严格的质量管控，确保每一枚标签都稳定可靠。

2. RFID标签的典型封装流程

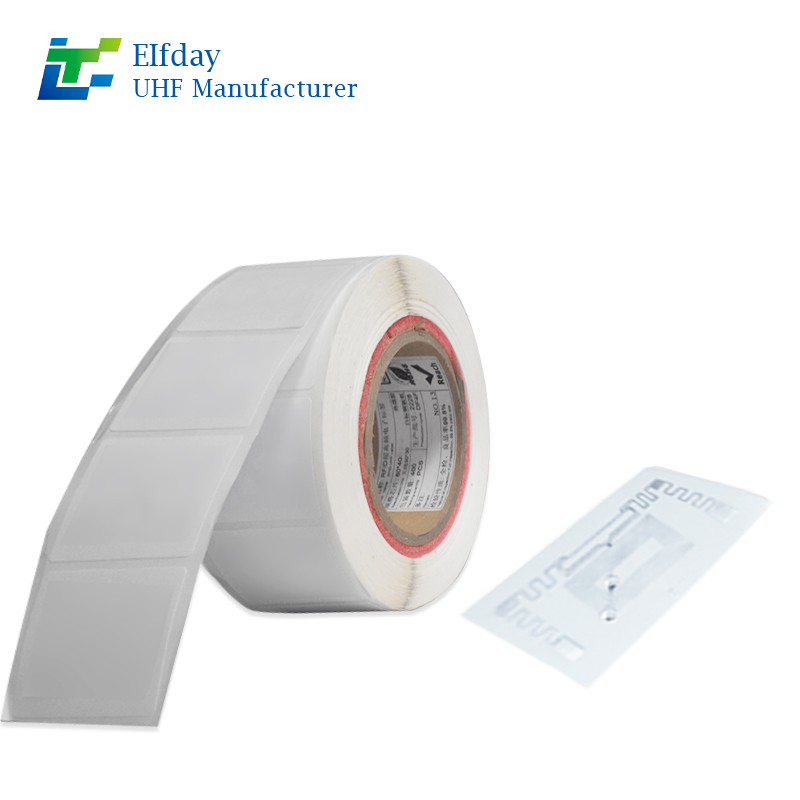

一枚UHF RFID不干胶标签（湿Inlay转干Inlay再到贴标）的主要生产步骤：

2.1 芯片绑定（Die Bonding）

将微小的RFID芯片（尺寸通常0.5×0.5mm左右）从晶圆上取出，精确贴装到天线基板的指定位置。

关键控制点：

• 贴装精度：芯片与天线焊盘的对位偏差必须＜50μm（微米）。偏差过大会导致接触不良或短路。

• 点胶量：导电胶或各向异性导电胶（ACP）的量需精确控制，过少则粘结不牢，过多则可能溢出导致短路。

• 固化温度：热压固化需精确控制温度、压力和时间，确保芯片与天线形成可靠电气连接。

灵天工艺：采用全自动高速贴片机（精度±25μm），视觉定位系统实时检测，不良品自动剔除。

2.2 天线基材准备

天线基材是承载芯片和天线的基底。常见材料包括：

• PET：最常用，成本低，适合不干胶标签

• 纸张：环保但耐候性差

• PI（聚酰亚胺）：耐高温，适合PCB标签

• 陶瓷：耐高温、耐化学腐蚀，适合特殊环境

关键控制点：

• 基材平整度、洁净度

• 天线图案的导电性（铜蚀刻或铝蚀刻、印刷银浆）

灵天工艺：选用国内外优质基材，来料100%抽检天线阻抗和附着力。

2.3 层压/复合

将芯片绑定的Inlay与面材（印刷层）、胶水层、离型纸通过热压或冷压复合在一起。

关键控制点：

• 压力均匀性：压力不均会导致标签厚度不一致或气泡

• 温度控制：热压温度需与胶水特性匹配，过高会损伤芯片，过低则粘合不牢

• 对准精度：面材上的印刷图案与Inlay的相对位置需准确（误差＜0.5mm）

灵天工艺：采用伺服控制层压机，压力闭环反馈，在线厚度检测，自动剔除不良品。

2.4 模切与分条

将复合好的大卷材料切割成单个标签，并卷绕成客户所需的规格（卷装或叠装）。

关键控制点：

• 模切精度：切偏会导致标签尺寸不符或天线被切坏

• 切边质量：无毛刺、无拉丝

• 排废干净：多余的离型纸和胶边需完全去除，否则粘连

灵天工艺：高精度旋转模切机（精度±0.2mm），配备在线视觉检测系统，实时监控模切位置。

2.5 印刷与编码（可选）

根据客户需求，在标签表面印刷LOGO、条码、序列号，或写入EPC/TID数据。

关键控制点：

• 印刷清晰度：条码等级需达到B级以上

• 编码正确性：写入数据与客户提供的规则完全一致，递增序列不能跳号或重复

• 数据安全：敏感数据加密写入，防止泄露

灵天工艺：HP Indigo数码印刷机+RFID写码设备联线生产，印刷与编码一次性完成，双工位校验。

3. 质量控制体系：从原材料到成品

灵天智能建立了覆盖全流程的QC体系，确保标签不良率控制在0.3%以内。

特殊说明：每批标签出货前，我们都会抽取样品在实际读写器上做读距验证，并出具测试报告，确保批次一致性。

4. 常见封装缺陷及其影响

了解缺陷有助于客户在收货时快速检查：

灵天承诺：出厂前100%功能测试（读/写校验），外观全检，确保不良品不出厂。

5. 不同封装类型的工艺差异

灵天智能同时具备不干胶、注塑、PCB、层压卡多种封装产线，可根据项目需求灵活选择。

6. 为什么选择广东灵天的封装服务？

• 十年经验：核心工程师拥有10年以上RFID封装行业经验

• 自动化产线：80%工序自动化，减少人为误差

• 全流程追溯：每批标签有唯一批号，可追溯原材料、生产参数、检测数据

• 灵活定制：提供从芯片选型、天线设计到封装、印刷、编码的一站式服务

• 快速打样：样品3-5天交付，支持小批量验证

• 国际认证：产品通过ROHS、REACH、CE等认证

一枚高品质的RFID标签，背后是精密的封装工艺和严格的质量管控。读距只是外在表现，而内在的可靠性、一致性、耐久性才是真正的价值所在。

广东灵天智能科技从芯片绑定到成品出货，每个环节都精益求精，确保您拿到的每一枚标签都能稳定工作多年。

如果您想了解我们的封装能力或需要定制标签，欢迎联系我们索取样品或参观工厂（支持远程视频验厂）。
