灵天智能科技分享超高频RFID电子标签的工作原理与设计要求

2022-06-20 16:42:12 rfid电子标签生产厂家 115

   随着rfid技术的快速发展,日常生活中越来越多的场合接触到rfid技术,今天给大家分享一下超高频标签的一些技术原理和设计要求。

   超高频标签的工作原理是通过射频识别系统来进行工作,电子标签通常也被称为应答器、射频标签、数据载体,阅读器也被称为读取设备,通讯器、扫描器或者读写器。电子标签和读写器之间通过耦合元件来完成射频信号的无线耦合,在耦合的过程中按照时间的顺序来完成数据的交换和能量的传递。在电子标签和阅读器之间的射频信号的耦合方式主要由以下两种,其中一种是电磁反向散射耦合,这种耦合方式和雷达的工作原理相似,通过发射设备发射电磁波,电磁波在遇到目标后向接收设备产生反射,反射信号中也同时带有目标的信息,这种方式主要利用了电磁波在空间中传播的原理;第二种方式是电感耦合,这种方式和变压器的工作原理类似,通过高频的交变电磁场来实现空间上的耦合,主要应用了法拉第的电磁感应定律。电磁反向散射耦合方式主要用在微波、高频率远距离的视频识别设备中,其主要的工作频率范围有433、915MHz以及2.45、5.8GHz,超高频主要应用的就是这种耦合方式,其识别的距离大于1m,一般的作用距离为3~10m左右。电感耦合方式主要用在影响中、低频的近距离的射频识别系统中,其工作的频率有13.6、125、225MHz,其识别距离小于1m,其作用距离一般为10~20cm。

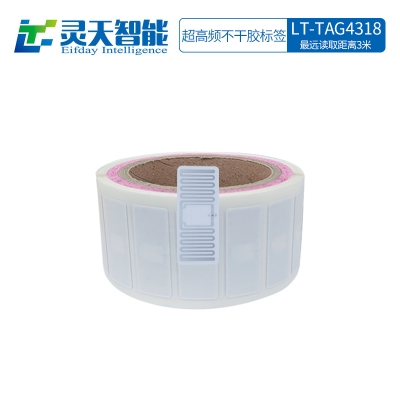

超高频标签

   知道了上面超高频标签的工作原理,所以在设计标签中,我们应该掌握以下关键的技术:数字调制、基带中的编码、编码和调制,检错纠错等技术。

   1.数字调制:电磁能量通过电磁波的形式发射到空间中,通过改变电磁波的三个参数即频率、功率、相位中的任何一个或者几个就可以实现对信息编码,然后通过电磁波传送到空间中的任何地点。通过对电磁波的信息编码就是人们经常说的调制,载波就是没有调制的电磁波。从接收到的电磁波中通过分析其频率、相位、接受功率的变化可以得到了原来的信息,这就是人们常说的解调。在超高频标签中常用的调制方法主要由频移键控,振幅键控和副载波组成。

   2.基带中的编码:编码是用不同形式的代码来表示二进制中的0和1,在超高频标签中常用的编码方式有米勒编码、单级性归零码、MRZ码、差动双向码、变形米勒码、曼彻斯特码等形式。

   3.编码和调制:对于超高频标签系统来说,阅读器和应答器之间的数据传输需要三个方面的模块:发送器、接收器和信息通道。发送器有调制器和信号处理组成,接收器由应答器中的解调电路和信号处理组成,信息通道主要为信息传输的介质。

   4.检错纠错:在使用超高频标签技术传输数据时容易受到外界的干扰,导致数据发生改变,使结果产生错误,所以有必要引进检错纠错技术,通过检错纠错可以通过采取一定的措施对改变的数据进行校正,比较常用的技术有奇偶校验。奇偶校验的方法是一种非常简单的检错方法,可以分为纵向奇偶校验,横向奇偶校验,横向纵向奇偶校验三种。其中纵向奇偶校验是通过以字符为单位来进行分组的,横向奇偶校验和纵向奇偶校验只能够检查出数据在横向和纵向方向上的编码错误,对于某个字符的的错误则无能为力。如果把纵向方向和横向方向上的奇偶校验方法结合起来,就成为了交叉校验,这种方法具有非常好的检错性能。

   超高频标签具有数据储存量大,使用寿命长,无线无源,安全防伪,防水、防磁等等一系列的优点,将会成为代替条形码的一种新型的技术,随着我国开始重视物联网的建设和发展,超高频标签在电力行业也得到了非常广泛的应用,此外还可以和通讯设备、互联网等技术之间相互结合,可以对产品的信息进行远距离的跟踪和分享。在工业生产、公共信息服务、物流行业得到了非常广泛的应用,大大的提高了管理的效率,降低了管理的成本。关注我们rfid电子标签生产厂家灵天智能,了解更多rfid电子标签资讯。www.elfdt.com
