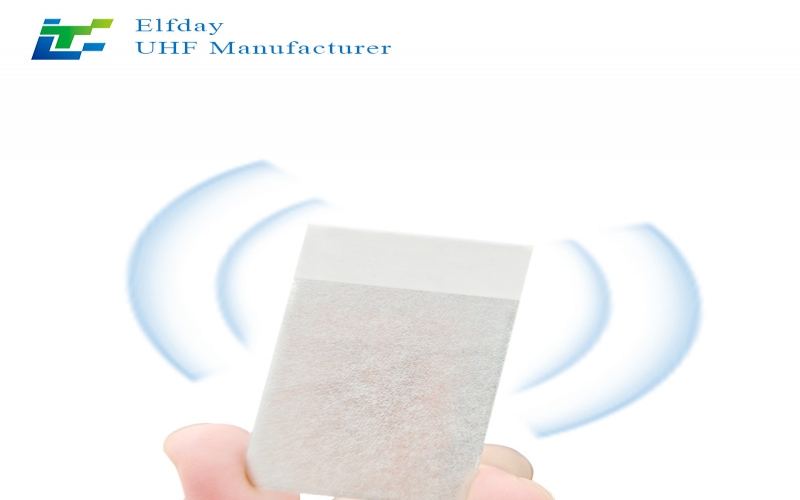

RFID标签的芯片、天线与封装结构如何协同工作？

RFID标签看起来可能只是一张薄薄的电子标签、一枚小型塑料组件，或者一个嵌入产品内部的识别装置，但其内部通常涉及多个相互配合的部分。其中，芯片负责数据存储与通信控制，天线负责接收和传递射频信号，封装结构则为内部组件提供机械保护，并帮助标签适应不同的安装环境。

这三个部分并不是独立工作的。芯片的电气特性需要与天线匹配，天线的设计受到标签尺寸和安装条件的限制，而封装材料与内部结构也可能改变天线的工作状态。因此，RFID标签的实际表现不仅取决于某一个组件，还取决于整个结构能否在目标应用中实现有效配合。

理解芯片、天线与封装结构之间的关系，有助于企业在采购和定制RFID标签时，更准确地评估识读性能、安装适应性、耐用性与整体使用成本。

一、RFID标签的三个核心组成部分

1. 芯片：负责身份数据与通信控制

RFID芯片是标签的数据处理核心。根据芯片类型和应用需求，它可以存储唯一标识符、产品编码或其他业务数据，并按照相应的通信协议与读写设备进行交互。

在常见的无源UHF RFID标签中，芯片没有独立电池。它需要从读写器发出的射频信号中获取工作所需的能量，再通过天线参与数据通信。

芯片的关键特性可能包括：

• 接收灵敏度： 影响芯片在较弱射频信号条件下启动和工作的能力。

• 存储容量： 决定标签可以保存多少识别信息。

• 通信协议： 关系到标签能否与目标读写器正常配合。

• 数据安全与功能支持： 不同芯片可能支持不同的数据保护、访问控制或其他功能。

• 功耗与电气特性： 会影响芯片与天线之间的匹配及整体工作表现。

需要注意的是，芯片性能不能单独代表整枚标签的性能。即使采用相同芯片，如果天线设计、封装结构或安装环境不同，最终识读效果仍可能存在明显差异。

2. 天线：负责射频能量接收与信号传输

天线是RFID标签与读写器之间建立无线通信的重要组成部分。对于无源标签，天线不仅参与信息传输，还负责接收射频能量，为芯片提供工作所需的电能。

天线的设计通常需要考虑尺寸、形状、导电材料、阻抗匹配和极化特性等因素。

例如，普通纸质RFID标签可能采用适合柔性薄型结构的天线，而安装在工业金属设备上的标签则可能需要专门的天线结构与金属隔离设计。

天线设计主要影响以下方面：

• 标签能够接收多少射频能量。

• 标签在不同方向上的识读表现。

• 标签与芯片之间能否有效传递能量和信号。

• 标签在不同表面与安装条件下的工作状态。

• 标签尺寸、形状和可用安装空间。

天线并非越大越好。较大的天线可能为某些设计提供更多空间，但最终效果还取决于工作频率、天线形状、芯片匹配和目标应用环境。

3. 封装结构：保护组件并适应实际应用

封装结构是指芯片、天线及相关连接部分外围的材料和结构设计。根据产品类型，它可能包括纸张、PET薄膜、塑料外壳、柔性基材、保护层、胶黏层或专门的隔离结构。

封装结构主要承担三类任务。

第一，保护内部组件。 封装可以帮助减少摩擦、弯折、湿气、灰尘或机械冲击对内部组件的影响，具体保护能力取决于材料、结构与制造工艺。

第二，满足安装要求。 不同标签可能需要粘贴、缝制、铆接、螺丝固定或嵌入产品。封装结构需要与目标物品及安装方式相适应。

第三，帮助控制标签的工作环境。 对于金属表面应用，专门设计的隔离层或其他结构可以减少金属对天线工作状态的不利影响。对于高温、洗涤或户外场景，封装材料则需要满足相应的环境要求。

需要特别注意，封装更厚并不意味着标签一定更可靠。厚度、材料、重量、柔韧性和安装空间之间往往需要权衡。

二、芯片、天线与封装结构是如何协同工作的？

这三个部分的配合可以从能量传递、信号通信和结构适配三个层面理解。

1. 从射频能量到芯片启动

以无源UHF RFID标签为例，其基本工作过程如下：

1. RFID读写器通过天线发射射频信号。

2. 标签天线接收射频能量，并将其中一部分传递给芯片。

3. 当芯片获得足够的工作能量后，标签便可以执行相应的通信操作。

4. 芯片通过改变天线呈现的负载状态等方式，参与反向散射通信。

5. 读写器接收并解调返回的信号，获取标签标识或其他支持的数据。

在这个过程中，芯片与天线之间需要具备合适的电气匹配。如果两者的匹配不理想，即使读写器发射了足够强的信号，传递到芯片的有效能量也可能受到影响。

封装结构虽然通常不直接执行通信控制，但它可能通过材料介电特性、组件间距和结构布局，影响天线周围的电磁环境。因此，封装设计也属于整体性能设计的一部分。

2. 从芯片数据到读写器识别

当芯片获得足够能量并进入工作状态后，便可以按照相应协议参与数据通信。

对于常见的无源UHF标签，芯片会通过反向散射方式改变返回信号的特征，使读写器能够识别标签响应。读写器再根据通信协议处理数据，并将识别结果交给上层系统。

如果芯片与天线之间的匹配不佳，标签可能难以稳定启动或返回可识别的信号。如果天线在实际安装条件下受到影响，通信链路也可能变弱。如果封装结构无法承受实际使用环境，内部连接或天线状态还可能随着时间发生变化。

因此，稳定识读需要芯片、天线、封装以及读写设备共同满足应用要求。

3. 从结构设计到实际安装

标签设计还需要考虑最终会安装在哪里。

例如，同一类RFID芯片可以用于不同外形的标签，但安装在纸箱、塑料容器、金属工具或纺织品上时，适合的天线结构和封装形式可能不同。

设计人员需要同时考虑：

• 目标物品的材质与形状。

• 标签可使用的尺寸和厚度。

• 标签与读写器之间的预期距离。

• 是否需要耐水、耐热、耐洗涤或耐磨。

• 标签采用粘贴、缝制还是机械固定。

• 是否需要印刷条码、产品信息或其他可视标识。

这也是为什么RFID标签定制不只是更换外壳或缩小尺寸，还需要验证整个结构在目标环境中的表现。

三、三个部分的设计如何相互影响？

这些因素之间存在关联。例如，为了缩小标签尺寸而改变天线形状，可能需要重新调整芯片匹配；为了增加保护层厚度，也需要重新验证天线在最终封装状态下的表现。

因此，比较标签产品时，应尽可能关注完整标签的测试结果，而不是仅依据单个芯片或某项结构参数进行判断。

四、不同RFID标签类型的结构设计有哪些区别？

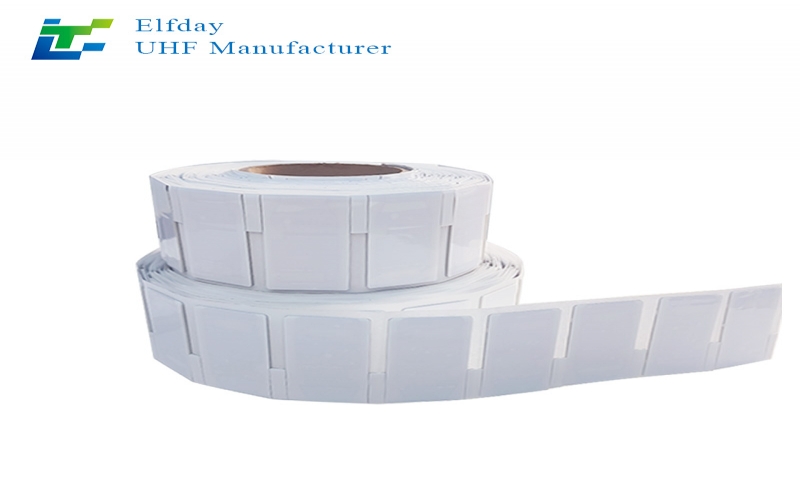

1. 普通纸质与薄膜RFID标签

这类标签常用于零售商品、纸箱、图书及一般库存管理。

其结构通常强调轻薄、易印刷和便于粘贴。天线与芯片集成在薄型基材上，外层材料负责提供必要的保护和印刷表面。

设计时需要关注标签尺寸、胶黏性能、打印兼容性以及安装表面对识读表现的影响。如果标签需要贴在特殊材料上，还应通过实际测试验证。

2. 柔性抗金属RFID标签

柔性抗金属标签面向需要安装在金属表面，同时又希望标签具备一定柔韧性的场景，例如部分工具、设备外壳、金属容器和工业资产。

这类标签通常需要通过专门的天线设计和结构布局，降低金属对标签工作的不利影响。

柔性结构有助于适应某些曲面或空间受限的安装位置，但并不意味着标签可以无限弯折。允许的弯曲程度、安装方式以及适用的金属表面都需要根据具体产品进行验证。

3. 刚性工业RFID标签

刚性标签常用于需要更强机械保护的工业设备、周转容器或工具管理场景。

其外壳和内部支撑结构可以为芯片、天线及连接部分提供保护，但整体尺寸和厚度通常需要与安装空间进行权衡。

设计时应重点确认固定方式、抗冲击要求、环境防护等级以及标签在实际安装状态下的读取表现。

4. 洗涤与纺织品RFID标签

洗涤标签需要适应纺织品的柔软特性，以及应用中可能遇到的水洗、脱水、烘干和机械摩擦。

在这类产品中，天线与芯片的连接可靠性、封装材料的耐久性，以及标签在纺织品上的固定方式都很重要。

评估时不能只关注标签初始是否能够读取，还应根据实际洗涤流程开展循环测试，观察经过多次处理后是否出现识读性能下降、结构破损或连接失效。

五、如何判断RFID标签的整体结构设计是否合理？

企业在采购或定制RFID标签时，可以从以下几个方面进行评估。

1. 确认芯片与系统的兼容性

首先确定目标读写器支持的工作频率、通信协议和相关功能要求，再核对标签芯片是否与系统匹配。

如果项目还需要特定的存储容量、数据保护功能或编码方式，应在选型阶段明确，而不是等到标签批量生产后再确认。

2. 验证天线与安装表面的适配性

需要将标签放在真实目标物品上进行测试，而不是只在空旷环境中读取。

如果标签将安装在金属、液体容器、弯曲表面或密集堆叠的物品上，应使用接近实际的材料、位置和摆放方式进行评估。

同时还应考虑标签方向变化、目标读取距离和多个标签同时读取时的表现。

3. 检查封装结构是否符合环境要求

根据实际使用条件，确认标签是否需要满足防水、防尘、耐高温、耐洗涤、耐磨或耐化学品等要求。

这些要求并不能仅凭封装外观判断。必要时，应根据适用的测试方法检查产品规格，并对样品进行环境与机械测试。

4. 评估批量生产的一致性

即使样品表现良好，也需要关注批量生产时芯片连接、天线尺寸、材料厚度和封装工艺的稳定性。

对于重要项目，可以在样品确认阶段约定测试条件和验收标准，并对不同批次进行抽样检查，以减少产品交付后出现性能波动的风险。

5. 通过完整系统测试验证最终表现

最终测试应尽量使用计划投入生产的读写器、天线、安装方式和软件配置。

除了记录单标签的读取距离，还应观察批量识读完整率、识读时间、不同方向下的表现，以及现场是否存在误读或漏读。

只有将完整标签与实际系统放在一起验证，才能更可靠地判断结构设计是否满足项目需求。

六、RFID标签设计中常见的几个误区

误区一：采用性能更强的芯片，就一定能获得更远的读取距离。

芯片只是整体结构的一部分。天线匹配、安装表面、读写器配置及环境条件同样会影响最终表现。

误区二：增加封装厚度就能提高标签耐用性。

封装材料和厚度需要根据实际环境进行设计。过厚的结构可能增加标签体积，也可能改变天线周围的电磁环境。耐用性需要结合材料、结构和测试结果判断。

误区三：标签尺寸越小，设计难度越低。

缩小尺寸可能限制天线的设计空间，并增加芯片匹配和安装适应性的难度。小型化需要在尺寸、性能和成本之间进行平衡。

误区四：标签在实验室中能够读取，就代表适合现场。

实验室与实际应用环境可能存在很大差异。金属表面、液体、货物堆叠、温度变化和设备布局都可能改变识读表现，因此现场验证不可忽略。

七、常见问题解答

RFID标签的芯片和天线可以分别选择吗？

在产品开发过程中，芯片与天线可以作为不同设计要素进行评估，但两者必须满足电气匹配和通信要求。更换芯片或改变天线结构后，通常需要重新验证完整标签的性能。

封装材料会影响RFID标签的读取距离吗？

有可能。材料的介电特性、厚度以及组件之间的相对位置，都可能影响天线周围的电磁环境。具体影响程度取决于标签设计和使用条件，因此应以完整标签的测试结果为准。

为什么相同芯片的两款RFID标签性能不同？

因为天线尺寸、形状、匹配方式、封装结构和安装条件可能不同。芯片型号相同并不代表整个标签的射频性能完全相同。

定制RFID标签时，应该先确定芯片还是外形尺寸？

通常应先明确应用需求，包括工作频率、目标读取距离、安装表面、环境要求和可用空间，再综合确定芯片、天线和封装结构。过早固定某一个组件，可能增加后续修改的成本。

RFID标签的芯片、天线与封装结构共同决定了标签能否在目标应用中稳定工作。芯片负责数据处理与通信控制，天线负责射频能量接收和信号传输，而封装结构则帮助保护内部组件并适应实际安装环境。

在标签选型和定制过程中，不能只看芯片型号、天线尺寸或外壳材料中的某一项。更合理的方式是从应用需求出发，综合考虑系统兼容性、安装条件、环境要求和长期使用表现，再通过样品测试与批量验证确认整体设计。

对于仓储、零售、工业制造、洗涤管理和固定资产追踪等应用，只有芯片、天线、封装结构与读写系统形成良好配合，RFID标签才能更可靠地支持日常数据采集与业务管理。
