一枚RFID标签的“诞生记”：从芯片到成品的完整生产流程

一枚RFID标签从芯片到成品，需要经历从微观的半导体加工到宏观的复合材料成型等一系列精密流程。整个过程可以分解为几个核心环节：制造芯片与天线、将二者连接成核心“Inlay”、将Inlay加工为成品、赋予标签个性数据，以及最终的质量检验。

1. 核心组件的制造：芯片与天线

一切始于两大核心组件的独立制造。

芯片（IC，集成电路）：这是标签的“大脑”，负责存储与处理数据。其制造工艺与计算机CPU类似：首先生长硅锭（高纯度的单晶硅），然后将其切割成薄片（晶圆），再通过光刻等复杂工艺在晶圆上蚀刻出电路，最后切割成独立的芯片。

天线：这是标签与读写器通信的“耳朵”，负责接收能量和收发信号。其材料多样，最常见的是铝，铜、石墨烯及导电油墨等也常用。天线的制作主要有以下几种工艺：

蚀刻工艺：主流工艺，通过化学方法在覆铜或覆铝的薄膜上“雕刻”出天线电路，精度高、性能好。

印刷工艺：用导电油墨直接将天线电路“打印”在基材上，成本较低，适合大规模生产。

绕线工艺：将绝缘铜线绕制成线圈，常用于高频（HF）标签。

2. 关键步骤：芯片贴装/绑定（形成Inlay）

这是将芯片与天线连接在一起，形成射频“核心”组件——Inlay（嵌体）的关键步骤。主流工艺是倒封装技术（Flip-Chip）。

超过95%的RFID标签都是通过这种方式制作的。其过程非常精密：

1. 点胶：在印刷好天线的基板焊盘上，精准地点上一滴各向异性导电胶（ACP）。这种胶水在特定方向导电，是关键材料。

2. 翻转贴片：从晶圆上拾取芯片，将其翻转180°，使芯片的功能面（带有凸点的一面）朝下，并精确对准涂有导电胶的天线焊盘。

3. 热压固化：用热压头对芯片施加约200℃的高温和一定压力，持续3到4秒。这使得导电胶固化，实现芯片与天线的电气连接和物理固定。完成这一步后，干Inlay便诞生了。

3. 流程化生产：层压复合与转换（形成成品标签）

单个的Inlay还需进行大规模、高效率的复合与转换，才能成为我们日常见到的各种标签形态。

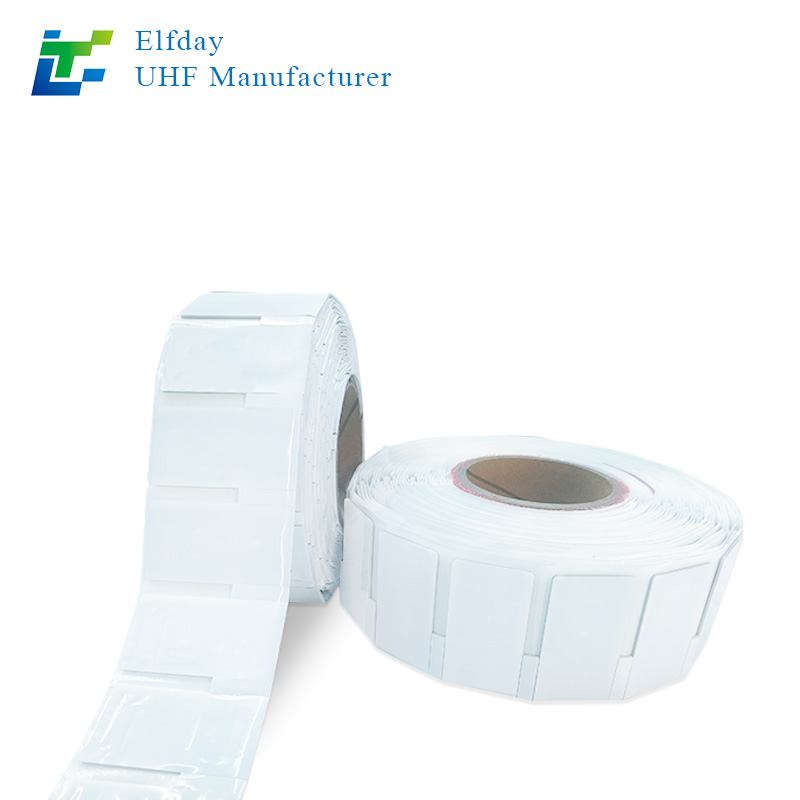

这一阶段采用卷对卷（Roll-to-Roll） 生产方式，将成卷的Inlay、面材、胶层、底纸等材料，像“三明治”一样层压复合在一起。然后通过模切工序，切割成单个标签或成卷的标签卷料。

4. 个性化处理：赋予标签“灵魂”

为了让标签真正可用，还需要为其注入独特的身份和数据。

• 数据写入（编码）：通过RFID读写器，将唯一的电子产品代码（EPC） 等数据写入芯片的指定存储区（如EPC、TID、用户内存等）。

• 视觉信息印刷：在标签表面印刷条码、二维码、Logo、文字等可视信息。

• 表面处理：部分标签还会进行覆膜以增强保护，或添加背胶方便粘贴。

5. 严格的质量控制与最终检测

一枚合格的标签在出厂前，必须通过严格测试，这是保障品质的最后防线。

功能测试：使用专业设备测试读取距离、灵敏度等核心性能指标。

环境与可靠性测试：模拟高低温、湿度、盐雾、弯折、跌落等实际应用场景，验证标签的耐用性。

一枚RFID标签从芯片到成品，其背后是微电子技术、精密制造、材料科学的深度融合。从芯片的诞生，到关键的倒封装，再到成品的复合转换与个性化处理，每个环节的精度与品控都决定了最终产品的性能与可靠性。
