电子标签读写器工作原理图讲解 - 快速理解RFID技术

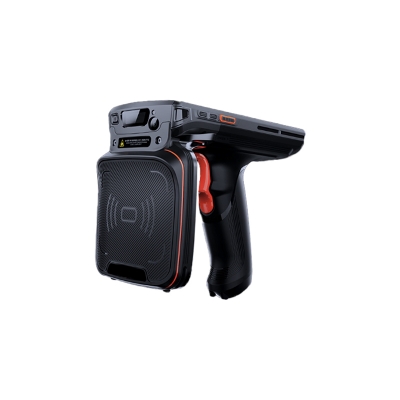

在现代自动识别技术中，电子标签读写器作为RFID系统的核心设备，承担着与电子标签通信的关键任务。它的工作原理看似神秘，实则可以通过清晰的流程来理解。下面我们通过一张虚拟的“工作原理图”来解析这一过程。

一、工作流程解析

信号发射阶段

读写器通过内置天线发射特定频率的射频信号（常见125KHz、13.56MHz或860-960MHz），形成有效电磁场区域。对于超高频（UHF）系统，频率通常在860-960MHz范围内。

标签激活与响应

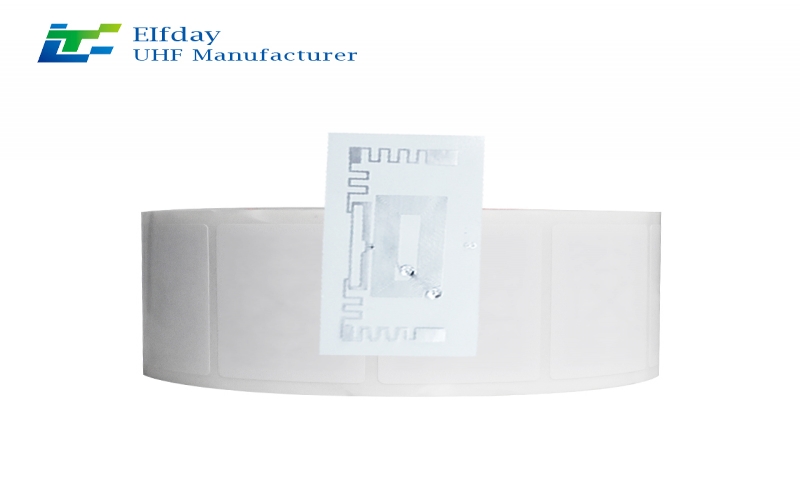

当电子标签进入该电磁场范围时：

无源标签：通过感应电流获取能量，激活内部芯片。

有源标签：利用自带电池供电，主动发送信号。

标签被激活后，将存储的编码信息（如产品ID、序列号）通过反向散射调制技术反射回读写器天线。

信号接收与处理

读写器接收天线捕获到标签返回的微弱信号后：

射频模块对信号进行解调放大

控制模块解码数据

通过接口模块（USB/以太网等）将数据传至上位系统

整个过程在毫秒级完成，无需物理接触或视线对准。

二、读写器的核心模块

天线系统

负责电磁波收发，其设计直接影响读写距离与方向性。常见的有线极化与圆极化天线。

射频前端

包含发射电路和接收电路：

发射端：生成载波并调制指令信号

接收端：解调标签返回的散射信号

控制处理单元

采用嵌入式处理器，实现：

数据编解码

多标签防碰撞处理（ALOHA算法）

通信协议执行（如ISO 18000-6C）

三、技术优势与应用价值

电子标签读写器的核心优势在于其非接触识别能力和批量处理效率：

穿透性强：可读取遮挡物后的标签

高速扫描：同时读取上百个标签（远超条形码效率）

环境适应性：耐油污、抗震动，适用于工业场景

这些特性使其成为物流仓储（实时库存盘点）、智能交通（ETC自动扣费）、零售管理（无人收银）等领域的底层技术支撑。

关键提示：低频/高频系统多采用电感耦合（近场通信），而超高频系统依赖电磁反向散射耦合（远场辐射），后者可实现10米级长距识别。

通过解构电子标签读写器的工作流程，我们可以发现：RFID技术的本质是通过无线电波完成能量与数据的双重传递。RFID读写器作为系统的“大脑”，其射频精度、解码能力和接口兼容性直接决定了整个RFID方案的效能。随着物联网的发展，这项技术将在更多场景中展现其不可替代的价值。
