超高频电子标签核心技术解析：芯片、天线设计与封装

超高频电子标签（UHF RFID）作为物联网的核心感知设备，以其远距离识别（0.5–10米）、快速批量读取（每秒数百个标签）等优势，在物流、零售、资产管理等领域广泛应用26。其核心技术主要涵盖芯片设计、天线方案与封装工艺三大领域，直接决定了标签的性能极限与应用边界。

一、芯片技术：能量获取与数据处理的核心

芯片是超高频电子标签的“大脑”，其设计关键在于无源能量转化与高效信号处理：

能量获取机制：无源标签依赖读写器发射的电磁波（860–960 MHz）供电。通过射频前端捕获电磁能量后，经整流电路转换为直流电，再通过倍压与稳压模块输出稳定电压，为芯片工作提供基础保障110。

集成功能模块：

数字控制单元：处理ISO 18000-6C/EPC Gen2协议指令，执行数据编解码及防碰撞算法（如时隙ALOHA算法），支持多标签高速识别16。

存储单元：提供96–224 bit EPC编码空间及512 bit用户存储区，部分芯片集成OTP（一次性编程）模块提升安全性59。

创新趋势：低功耗设计（如MSP430单片机）可提升灵敏度至-9.7dBm；集成温度传感器等模块，支持±0.5°C高精度监测，扩展物联网应用场景310。

二、天线设计：环境适应性与性能优化的关键

天线作为标签的“信号收发器”，其结构直接影响读取距离与稳定性：

基础设计：常用偶极子天线通过负载调制实现反向散射通信，适用于普通场景16。

抗金属干扰方案：

PIFA天线模型：利用金属表面作为反射板，通过开槽长度调整阻抗匹配（如w1=31mm时阻抗达11+j194Ω），使标签在金属表面读取距离提升至4.5米8。

介质隔离层：添加5mm泡沫或陶瓷介质，减少金属对天线谐振频率的干扰89。

微型化突破：片上天线（尺寸600×600μm²）结合磁耦合技术，实现毫米级读取距离，适用于医疗设备追踪等微型标签场景3。

三、封装工艺：平衡防护性与应用适配

封装是保障芯片与天线稳定运行的物理基础，需兼顾环境适应性与成本：

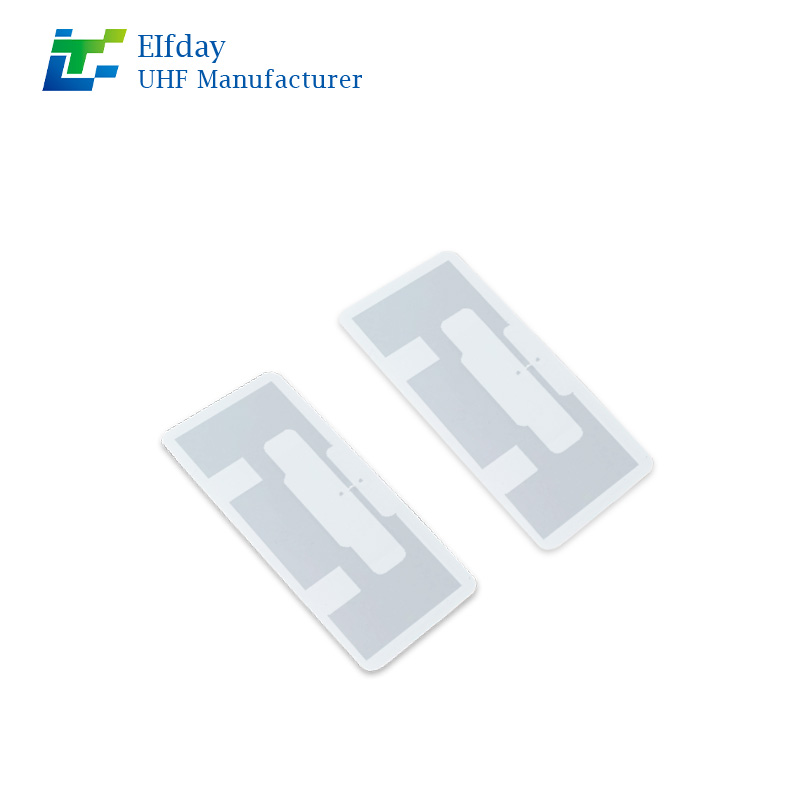

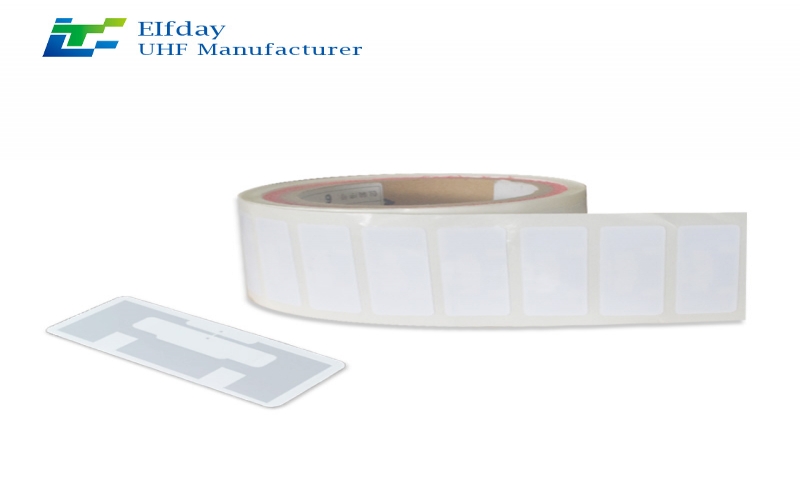

一次封装（Inlay）：

采用倒装焊技术将芯片与天线连接于PET基材，支持-40℃～+85℃工作温度，数据保存可达50年17。

柔性磁耦合天线设计（1×1.1cm²纸基）大幅提升微型标签读取距离3。

二次封装：

抗金属标签：采用ABS工程塑料外壳，通过结构设计（如95mm×45mm矩形）增强机械强度，适用于车辆管理、电力设备等金属环境59。

耐高温标签：柔性无纺布封装支持缝制或热烫在服装、布草上，耐受工业洗涤场景6。

表：不同应用环境下的天线设计策略

随着物联网应用深化，超高频电子标签正向低功耗、高安全、多功能集成等方向演进13。芯片的能效优化、天线的抗干扰设计及封装的适应性创新，共同推动其在复杂环境中的稳定性和安全性持续提升，为物流、医疗、工业等领域的智能化管理提供更可靠的技术支撑。
