如何制作 RFID 标签：从芯片到成品的工艺详解

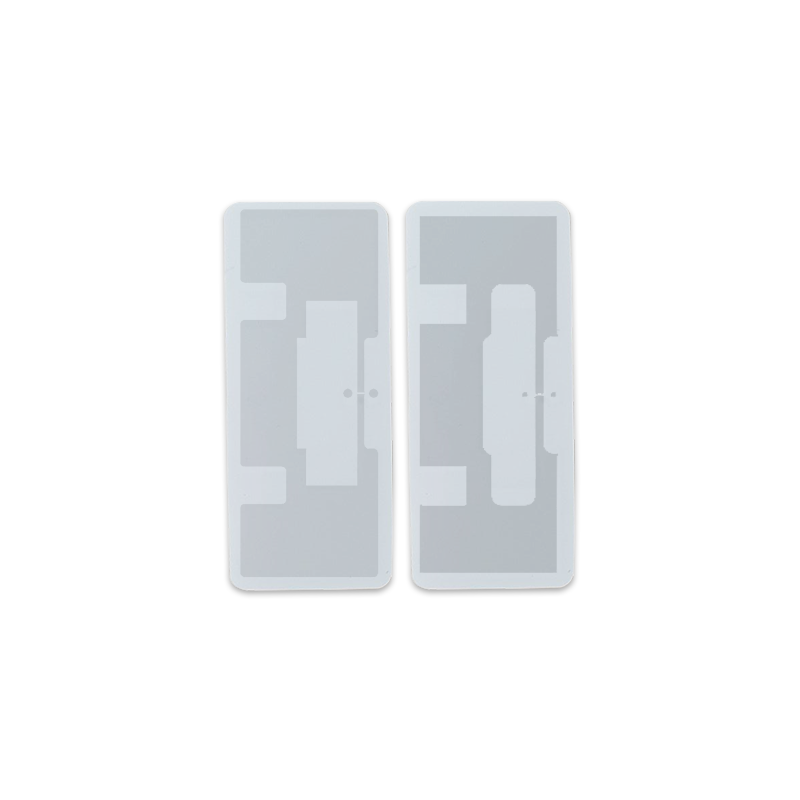

制作一枚看似简单的RFID标签，背后需要经过精密的工艺流程。了解其制作方法，不仅能满足定制需求，更能深入理解这项技术的核心。以下是RFID标签的关键制作步骤：

一、 核心准备：芯片与天线的选择

芯片选型： 根据应用需求（如读取距离、存储容量、工作频率 - 高频HF或超高频UHF）选择合适的RFID芯片。

天线设计： 天线负责接收读写器信号并为芯片供电（无源标签）或增强信号（有源标签）。设计需精确匹配芯片阻抗与工作频率，常用蚀刻、印刷或绕线工艺制成。

二、 精准连接：芯片绑定

倒装芯片键合： 主流工艺。芯片功能面朝下，通过微小的金或铜凸点精准对准天线触点，热压或超声焊接实现电气连接。

引线键合： 传统方法。使用极细金/铝线将芯片焊盘与天线焊盘连接，需额外保护。

三、 可靠封装：保护与成型

基材层压： 将连接好的芯片天线结构置于两层基材（常用PET、PVC、纸）之间，高温高压复合。基材选择影响标签柔性、耐用性及适用环境。

注塑成型： 硬质标签常用。将芯片天线组件放入模具，注入塑料（如ABS、PC）形成坚固外壳，适用于工具追踪、户外资产等严苛环境。

特种封装： 如抗金属标签需增加特殊隔层；洗涤标签要求超柔耐折。

四、 严格测试：品质保障

性能验证： 使用专业RFID读写器测试标签的读取距离、灵敏度、存储数据读写准确性。

环境测试： 模拟实际应用环境（温湿度、化学品、机械冲击）确保可靠性。

五、 编码与应用

数据写入： 通过读写器将唯一ID（UID）或用户数据写入芯片存储器。

表面处理： 可能进行印刷（如条码、LOGO）、覆膜（增强防护）或添加背胶（方便粘贴）。

关键考量因素：

成本： 芯片类型、天线材料与工艺、封装方式显著影响成本。

性能： 应用场景决定对读取距离、速度、抗干扰能力的要求。

环境适应性： 耐温范围、防水防尘等级、抗化性、柔韧性必须匹配使用环境。

尺寸与外观： 应用空间和美观需求制约标签形态设计。

实用建议：

明确需求： 清晰定义应用场景、性能指标和环境要求是选择或定制标签的基础。

优先考虑成熟方案： 标准标签成本更低、供应稳定，特殊需求再考虑定制。

选择可靠供应商： 供应商的技术实力、生产经验和质量控制体系至关重要。

RFID标签的制作融合了微电子、精密制造和材料技术。理解其制作原理和关键点，能帮助用户更有效地选择或定制符合需求的RFID标签，提升资产管理效率。随着新材料与工艺的涌现，RFID标签正朝着更小、更柔性、更智能的方向发展，应用场景也在不断拓展。
