rfid天线的一些小知识

2023-07-20 16:50:11 rfid电子标签生产厂家 157

   在无线通信实现的过程中,天线是必不可少的部件。RFID利用无线电波来进行信息的传输,电波的产生和接收都需要通过天

线来完成。当rfid电子标签进入读写器天线工作区范围内,rfid电子标签天线便产生足够的感应电流,从而获得能量被激活。对

于RFID系统来说,天线是至关重要的部分,它与系统的性能紧密相关。

   比如在一个仓储管理的项目中,RFID天线的成本在总体成本中占比还不足1%。但如果为了一味降低成本或其他原因导致选型

失误,选用性能欠佳的RFID天线,在布局RFID天线的过程中就会容易出现读取不稳定、漏读、串读、读取失败等问题。在这种

情况下,不但成本不会降低,反而会增加好几倍。因此在RFID系统部署时,需要对RFID天线加以重视。

   RFID天线有哪些类型呢?RFID系统的天线大体可以分为电子标签天线和读写器天线两大类,这两类天线根据方向性还能细分

为全向天线和定向天线等,按照外形差异还能分为线状天线和面状天线等。RFID读写器天线需要具备宽频带、圆极化的特性。

在低频和高频频段,电子标签和读写器基本都是采用线圈天线,一般使用铜线。不过,由于高频使用的频率高,天线绕制的圈

数会比低频少很多,这就使得高频RFID天线的制作更简单,价格也更低一些。在超高频频段,采用蚀刻工艺的较多,包括铜蚀

刻天线和铝蚀刻天线, 工艺也较为成熟。在微波频段,天线的形式更为多样化,包括对称振子天线、微带天线、阵列天线、宽

频带天线等等。

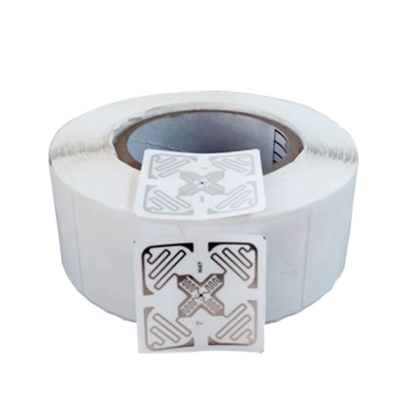

rfid电子标签

   不同频段、不同应用领域对电子标签天线结构形式的要求也各不相同。总体而言,天线设计往往会遵循以下目标:(1)天线体

积尽量小型化;(2)天线提供尽量大的信号给芯片;(3)天线覆盖的方向性尽量大;(4)天线的极化能与读写器的询问信号相匹配;

(5)天线价格尽量低廉等等。

   为了适应不同应用场景对RFID性能参数的不同要求,出现了各类RFID天线的制作工艺。目前,最常用的RFID天线制作工艺主

要有线圈绕制法、蚀刻法和印刷法三种。

   (1) 线圈绕制法:用线圈绕制法制作RFID标签天线时,要在一个绕制工具上绕制标签线圈并进行固定,要求天线线圈的匝数较

多,线圈既可以是圆形环的,也可以是矩形环的。这种方法一般用于频率范围在125至134KHz的RFID标签。用这种加工方式制

作天线的缺点很明显,主要可以概括为成本高、生产效率较低、加工后产品的一致性不够好等等。

   (2) 蚀刻法:蚀刻法常用铜或铝来制作天线,这种方式在生产工艺上与挠性印制电路板的蚀刻工艺接近。蚀刻法可以运用于大

量制造13.56MHz、UHF频宽的电子标签,它具有线路精细、电阻率低、耐候性好、信号稳定等优点。不过这种方式的缺点也很

明显,如制作程序繁琐、产能低下等。

   (3) 印刷法:印刷天线是直接用导电油墨在绝缘基板(或薄膜)上印刷导电线路,形成天线的电路。主要的印刷方法已从只用丝网

印刷扩展到胶印、柔性版印刷、凹印等制作方法。印刷法适合用于大量制作13.56MHz和RFID超高频频段的电子标签。其特点是

生产速度快,但由于导电油墨形成的电路的电阻较大,它的应用范围受到一定的局限。由于印刷天线技术的进步,使得RFID标签

的成本有效降低,推动了RFID的应用普及。

   随着导电油墨和印刷技术的发展,RFID印刷天线技术将会进一步普及。这有助于降低rfid电子标签的成本,从而降低RFID的应

用门槛,推动RFID技术在各行各业中落地,让万物互联的物联网世界早日到来。www.elfdt.com
