分享rfid电子标签天线的类别

2023-05-17 15:24:21 rfid电子标签生产厂家 274

   今天我们一起来了解一下rfid电子标签天线的一些类别及一些大家关心的一些问题。

   标签天线主要分为3大类:线圈型、偶极子、缝隙(包括微带贴片)型。线圈型天线是将金属线盘绕成平面或将金属线缠绕在磁心上;偶极子天线由两段同样粗细和等长的直导线排成一条直线构成,信号从中间的两个端点馈人,天线的长度决定频率范围;缝隙型天线是由金属表面切出的凹槽构成,其中微带贴片天线由一块末端带有长方形的电路板构成,长方形的长宽决定频率范围。识别距离小于1m的中低频近距离应用系统的RFID天线一般采用工艺简单、成本低的线圈型天线;1米以上的高频或微波频段的远距离应用系统需要采用偶极子和缝隙型天线。

    现在来看看rfid电子标签天线的一些类别:

   1 线圈型天线:当标签线圈天线进入读写器产生的交变磁场中,标签天线与读写器天线之间的相互作用就类似于变压器。两者的线圈相当于变压器的初级线圈和次级线圈。标签和读写器双向通信使用的载波频率就是当要求标签天线线圈外形很小,即面积小,且需一定的工作距离,RFID电子标签与读写器问的天线线圈互感量(就明显不能满足实际需求,可以在标签天线线圈内部插入具有高导磁率的铁氧体材料,以增大互感量,从而补偿线圈横截面小的问题”。目前线圈型天线的实现技术已很成熟,广泛地应用在身份识别、货物标签等RFID系统中,但是对于频率高、信息量大、工作距离和方向不确定的RFID应用场合,采用线圈型天线难以实现相应的性能指标。

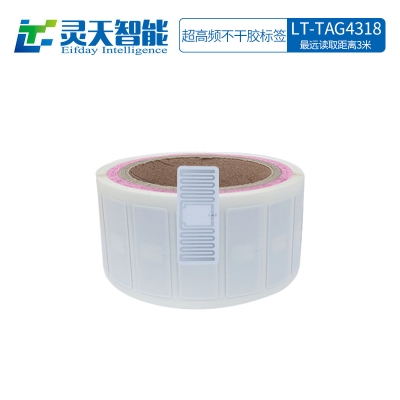

rfid电子标签

   2 偶极子天线:偶极子天线具有辐射能力好、结构简单、效率高的优点,可以设计成适用于全方位通信的RFID系统,被广泛应用于RFID标签天线的设计,尤其是在远距离RFID系统中。传统半波偶极子天线的最大问题在于对标签尺寸的影响,如915MHz的半波偶极子。研究表明,端接的、倾斜的、折叠的偶极子天线可以通过选择合适的几何参数来获得所需的输入阻抗,具有增益高、频率覆盖宽和噪声低的优点,性能非常出色,且与传统半波偶极子天线相比尺寸要小很多,若配合铜焊电气端子和不平衡变压器,还能最大限度地提升增益、阻抗匹配和带宽。已知增加天线的弯折次数有利于在不降低天线效率的情况下减小天线尺寸,那么,如何在有限的空问下进行“弯折”,“弯折”的具体参数对标签天线的谐振频率和输入阻抗有何影响?怎样“弯折”的RF效率最高?

   我们知道。具有分形结构的物体一般都有比例自相似性和空间填充性的特点,应用到天线设计上可以实现天线多频段特性和尺寸缩减特性。国内外对具有分形结构的天线做了大量研究工作,证实了分形结构的天线具有良好的尺寸缩减特性,可以在有限的空间内大幅度提高天线效率网。对半波振子的不同位置和维度使用Hilbert分形变换,并用矩量法对Hilbert标签天线进行仿真,能得到标签天线的谐振频率和输入阻抗随分形维数和阶数不同的仿真结果,分析结果中的天线增益和效率,判断哪种维度和阶数的标签天线最符合实际标签天线的设计要求,进一步制作实体天线,并测试RF识别距离,这是常用的研究方法。

   3 缝隙(包括微带贴片)型天线:缝隙天线具有低轮廓、重量轻、加工简单、易于与物体共形、批量生产、电性能多样化、宽带与有源器件和电路集成为统一的组件等特点,适合大规模生产,能简化整机的制作与调试,从而大大降低成本。微带贴片天线是由贴在带有金属底板的介质基片上的辐射贴片导体所构成,根据天线辐射特性,可以设计贴片导体为各种形状。普遍应用于频率高于100MHz的低轮廓结构,通常由一矩形或方形的金属贴片置于接地平面上的一片薄层电介质(称为基片)表面所组成,其贴片可采用光刻工艺制造,使之成本低,易于大量生产。

  如前所述,弯折型天线有利于减小标签天线的物理尺寸,满足标签小型化的设计要求。对于缝隙天线来说,同样可以利用弯折的概念。事实上,弯折缝隙天线适用于高频微波段的RFID标签,能有效减小天线尺寸,性能优。具有广阔的市场前景。研究方法和弯折偶极子天线类似,用矩量法研究缝隙弯折的次数、高度、位置、宽度和缝隙天线平片大小对矩形天线谐振特性的影响。弯折缝隙天线,平片大小为LxW,缝隙弯折宽度和高度分别为s和h,缝隙离馈电点中心距离为,下面讨论这些参数的变化对缝隙天线的谐振特性、反射系数、天线效率等影响。基于弯折的各参数对缝隙天线性能的影响,可根据实际需要设计UHF射频识别标签用的缝隙天线,制作具体的实物天线。可以预计,弯折缝隙天线将是UHF标签天线设计领域比较看好的发展方向。www.elfdt.com
